Rof ਇਲੈਕਟ੍ਰੋ-ਆਪਟਿਕ ਮੋਡਿਊਲੇਟਰ 1550nm AM ਸੀਰੀਜ਼ ਇੰਟੈਂਸਿਟੀ ਮੋਡਿਊਲੇਟਰ 40G
ਵਿਸ਼ੇਸ਼ਤਾ
* ਘੱਟ ਸੰਮਿਲਨ ਦਾ ਨੁਕਸਾਨ
* ਉੱਚ ਬੈਂਡਵਿਡਥ
* ਘੱਟ ਅੱਧੀ-ਵੇਵ ਵੋਲਟੇਜ
* ਅਨੁਕੂਲਤਾ ਵਿਕਲਪ
ਐਪਲੀਕੇਸ਼ਨ
⚫ ROF ਸਿਸਟਮ
⚫ ਕੁਆਂਟਮ ਕੁੰਜੀ ਵੰਡ
⚫ ਲੇਜ਼ਰ ਸੈਂਸਿੰਗ ਸਿਸਟਮ
⚫ ਸਾਈਡ-ਬੈਂਡ ਮੋਡੂਲੇਸ਼ਨ
| ਰੋਫ-ਏਐਮ ਸੀਰੀਜ਼ | ਰੋਫ-AM-07 | ਰੋਫ-AM-08 | ਰੋਫ-AM-10 | ਰੋਫ-AM-13 | ਰੋਫ-AM-15 | |||
| ਓਪਰੇਟਿੰਗ ਤਰੰਗ ਲੰਬਾਈ | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| ਬੈਂਡਵਿਡਥ | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| ਸੰਮਿਲਨ ਦਾ ਨੁਕਸਾਨ | ~5dB | ~5dB | ＜5dB | ＜5dB | ＜4dB | |||
| ਵਿਸਥਾਪਨ ਅਨੁਪਾਤ @DC | .20dB | .20dB | .20dB | .20dB | .20dB | |||
| VΠ @RF (1KHz) | ~3ਵੀ | ~3ਵੀ | 4V | <3.5V | ＜6V | <5V | ||
| VΠ @ਬਿਆਸ | ＜3.5V | ＜3.5V | ~5ਵੀ | <5V | <8V | <7V | ||
ਆਰਡਰਿੰਗ ਜਾਣਕਾਰੀ
| ਰੋਫ | AM | XX | XXG | XX | XX | XX |
| ਕਿਸਮ: AM---ਤੀਬਰਤਾ ਮੋਡਿਊਲੇਟਰ | ਤਰੰਗ ਲੰਬਾਈ: 07---780nm 10---1060nm 13---1310nm 15---1550nm | ਬੈਂਡਵਿਡਥ: 10GHz 20GHz 40GHz 50GHz
| ਮਾਨੀਟਰ PD: PD---PD ਦੇ ਨਾਲ | ਅੰਦਰ-ਬਾਹਰ ਫਾਈਬਰ ਕਿਸਮ: PP---PM/PM
| ਆਪਟੀਕਲ ਕਨੈਕਟਰ: FA---FC/APC FP---FC/PC SP---ਕਸਟਮਾਈਜ਼ੇਸ਼ਨ |
ਆਰ-ਏਐਮ-15-40 ਜੀ
ਵੇਵਲੈਂਥ 1550nm 40GHz ਤੀਬਰਤਾ ਮੋਡਿਊਲੇਟਰ
| ਪੈਰਾਮੀਟਰ | ਪ੍ਰਤੀਕ | ਘੱਟੋ-ਘੱਟ | ਟਾਈਪ ਕਰੋ | ਅਧਿਕਤਮ | ਯੂਨਿਟ | ||||
| ਆਪਟੀਕਲ ਪੈਰਾਮੀਟਰ | |||||||||
| ਓਪਰੇਟਿੰਗ ਤਰੰਗ ਲੰਬਾਈ | l | 1530 | 1550 | 1565 | nm | ||||
| ਸੰਮਿਲਨ ਦਾ ਨੁਕਸਾਨ | IL | 4 | 5 | dB | |||||
| ਆਪਟੀਕਲ ਵਾਪਸੀ ਦਾ ਨੁਕਸਾਨ | ORL | -45 | dB | ||||||
| ਵਿਸਥਾਪਨ ਅਨੁਪਾਤ @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| ਗਤੀਸ਼ੀਲ ਅਲੋਪ ਅਨੁਪਾਤ | DER | 13 | dB | ||||||
| ਆਪਟੀਕਲ ਫਾਈਬਰ | ਇੰਪੁੱਟਪੋਰਟ | ਪਾਂਡਾ ਪ੍ਰਧਾਨ ਮੰਤਰੀ ਫੁਜੀਕੁਰਾ ਐਸ.ਐਮ | |||||||
| ਆਉਟਪੁੱਟ ਪੋਰਟ | ਪਾਂਡਾ ਪ੍ਰਧਾਨ ਮੰਤਰੀ ਫੁਜੀਕੁਰਾ ਐਸ.ਐਮ | ||||||||
| ਆਪਟੀਕਲ ਫਾਈਬਰ ਇੰਟਰਫੇਸ | FC/PC, FC/APC ਜਾਂ ਉਪਭੋਗਤਾ ਨੂੰ ਨਿਸ਼ਚਿਤ ਕਰਨ ਲਈ | ||||||||
| ਇਲੈਕਟ੍ਰੀਕਲ ਪੈਰਾਮੀਟਰ | |||||||||
| ਓਪਰੇਟਿੰਗ ਬੈਂਡਵਿਡਥ(-3dB) | S21 | 28 | 30 | GHz | |||||
| ਹਾਫ-ਵੇਵ ਵੋਲਟੇਜ Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| ਪੱਖਪਾਤ | @ਬਿਆਸ |
| 6 | 7 | V | ||||
| ਬਿਜਲੀ ਵਾਪਸੀ ਦਾ ਨੁਕਸਾਨ | S11 | -12 | -10 | dB | |||||
| ਇੰਪੁੱਟ ਰੁਕਾਵਟ | RF | ZRF | 50 | W | |||||
| ਪੱਖਪਾਤ | ZBIAS | 1M | W | ||||||
| ਇਲੈਕਟ੍ਰੀਕਲ ਇੰਟਰਫੇਸ | V(f) | ||||||||
ਸੀਮਾ ਸ਼ਰਤਾਂ
| ਪੈਰਾਮੀਟਰ | ਪ੍ਰਤੀਕ | ਯੂਨਿਟ | ਘੱਟੋ-ਘੱਟ | ਟਾਈਪ ਕਰੋ | ਅਧਿਕਤਮ |
| ਇਨਪੁਟ ਆਪਟੀਕਲ ਪਾਵਰ | Pਵਿੱਚ, ਅਧਿਕਤਮ | dBm | 20 | ||
| ਇਨਪੁਟ RF ਪਾਵਰ | dBm | 28 | |||
| ਪੱਖਪਾਤ ਵੋਲਟੇਜ | Vbias | V | -15 | 15 | |
| ਓਪਰੇਟਿੰਗ ਤਾਪਮਾਨ | ਸਿਖਰ | ℃ | -10 | 60 | |
| ਸਟੋਰੇਜ਼ ਦਾ ਤਾਪਮਾਨ | ਟੀ.ਐੱਸ.ਟੀ | ℃ | -40 | 85 | |
| ਨਮੀ | RH | % | 5 | 90 |

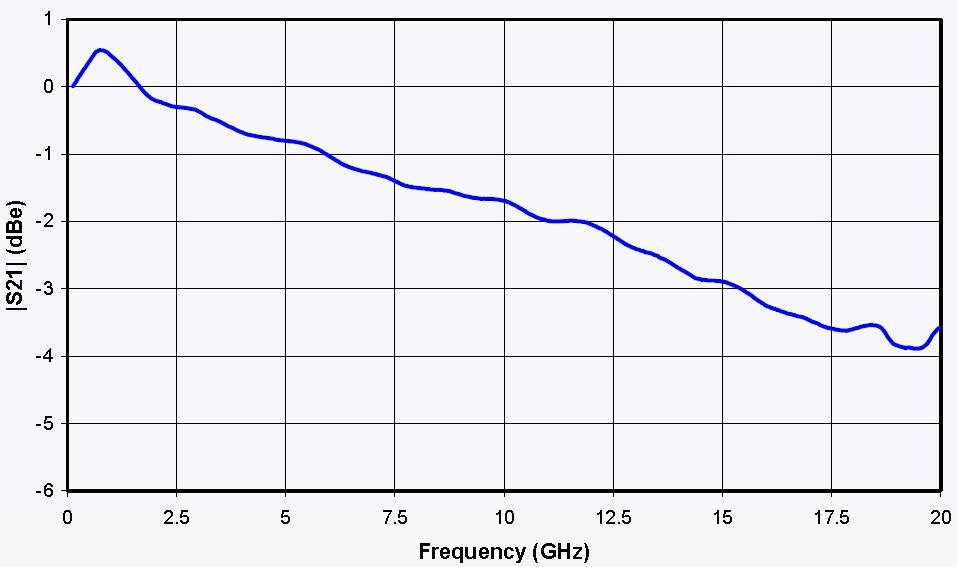

S21 ਕਰਵ
&S11 ਕਰਵ
S21&s11 ਵਕਰ
ਮਕੈਨੀਕਲ ਡਾਇਗ੍ਰਾਮ
| ਪੋਰਟ | ਪ੍ਰਤੀਕ | ਨੋਟ ਕਰੋ |
| ਵਿੱਚ | ਆਪਟੀਕਲ ਇੰਪੁੱਟ ਪੋਰਟ | PM ਫਾਈਬਰ (125μm/250μm) |
| ਬਾਹਰ | ਆਪਟੀਕਲ ਆਉਟਪੁੱਟ ਪੋਰਟ | PM ਅਤੇ SMF ਵਿਕਲਪ |
| RF | RF ਇੰਪੁੱਟ ਪੋਰਟ | SMA(f) |
| ਪੱਖਪਾਤ | ਪੱਖਪਾਤ ਕੰਟਰੋਲ ਪੋਰਟ | 1,2 ਬਿਆਸ, 34-N/C |
