ਅਲਟਰਾ ਕੰਪੈਕਟ ਆਈਕਿਊ ਮੋਡਿਊਲੇਟਰ ਬਿਆਸ ਕੰਟਰੋਲਰ ਆਟੋਮੈਟਿਕ ਬਿਆਸ ਕੰਟਰੋਲਰ
ਵਿਸ਼ੇਸ਼ਤਾ
• IQ ਮੋਡੀਊਲੇਟਰਾਂ ਲਈ ਤਿੰਨ ਪੱਖਪਾਤ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ ਮੋਡੂਲੇਸ਼ਨ ਫਾਰਮੈਟ ਸੁਤੰਤਰ:
•QPSK, QAM, OFDM, SSB ਪ੍ਰਮਾਣਿਤ
• ਪਲੱਗ ਐਂਡ ਪਲੇ:
ਕੋਈ ਮੈਨੂਅਲ ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਦੀ ਲੋੜ ਨਹੀਂ ਹਰ ਚੀਜ਼ ਆਟੋਮੈਟਿਕ ਹੈ
•I, Q ਹਥਿਆਰ: ਪੀਕ ਅਤੇ ਨਲ ਮੋਡਾਂ 'ਤੇ ਕੰਟਰੋਲ ਉੱਚ ਵਿਸਥਾਪਨ ਅਨੁਪਾਤ: 50dB ਅਧਿਕਤਮ1
•P ਬਾਂਹ: Q+ ਅਤੇ Q- ਮੋਡਾਂ 'ਤੇ ਕੰਟਰੋਲ ਸ਼ੁੱਧਤਾ: ± 2◦
•ਘੱਟ ਪ੍ਰੋਫਾਈਲ: 40mm(W) × 28mm(D) × 8mm(H)
• ਉੱਚ ਸਥਿਰਤਾ: ਪੂਰੀ ਤਰ੍ਹਾਂ ਡਿਜ਼ੀਟਲ ਲਾਗੂ ਕਰਨਾ ਵਰਤਣ ਲਈ ਆਸਾਨ:
• UART2 ਦੁਆਰਾ ਮਿੰਨੀ ਜੰਪਰ ਲਚਕਦਾਰ OEM ਓਪਰੇਸ਼ਨਾਂ ਦੇ ਨਾਲ ਮੈਨੂਅਲ ਓਪਰੇਸ਼ਨ
• ਪੱਖਪਾਤੀ ਵੋਲਟੇਜ ਪ੍ਰਦਾਨ ਕਰਨ ਲਈ ਦੋ ਮੋਡ: a. ਆਟੋਮੈਟਿਕ ਬਿਆਸ ਕੰਟਰੋਲ b. ਉਪਭੋਗਤਾ ਦੁਆਰਾ ਪਰਿਭਾਸ਼ਿਤ ਪੱਖਪਾਤ ਵੋਲਟੇਜ
ਐਪਲੀਕੇਸ਼ਨ
•LiNbO3 ਅਤੇ ਹੋਰ IQmodulators
•QPSK, QAM, OFDM, SSB ਅਤੇ ਆਦਿ
• ਕੋਹੇਰੈਂਟ ਟ੍ਰਾਂਸਮਿਸ਼ਨ
ਪ੍ਰਦਰਸ਼ਨ

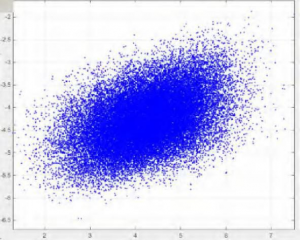

ਚਿੱਤਰ 1. ਤਾਰਾਮੰਡਲ (ਬਿਨਾਂ ਕੰਟਰੋਲਰ)
ਚਿੱਤਰ 2. QPSK ਤਾਰਾਮੰਡਲ (ਕੰਟਰੋਲਰ ਦੇ ਨਾਲ

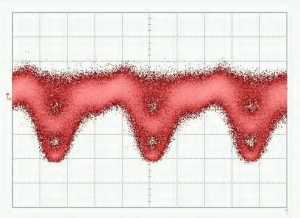

ਚਿੱਤਰ 3. QPSK-ਆਈ ਪੈਟਰਨ
ਚਿੱਤਰ 5. 16-QAM ਤਾਰਾਮੰਡਲ ਪੈਟਰਨ
ਚਿੱਤਰ 4. QPSK ਸਪੈਕਟ੍ਰਮ
ਚਿੱਤਰ 6. 16-QAM ਸਪੈਕਟ੍ਰਮ
ਨਿਰਧਾਰਨ
| ਪੈਰਾਮੀਟਰ | ਘੱਟੋ-ਘੱਟ | ਟਾਈਪ ਕਰੋ | ਅਧਿਕਤਮ | ਯੂਨਿਟ |
| ਨਿਯੰਤਰਣ ਪ੍ਰਦਰਸ਼ਨ | ||||
| I, Q ਹਥਿਆਰਾਂ 'ਤੇ ਕੰਟਰੋਲ ਕੀਤਾ ਜਾਂਦਾ ਹੈਖਾਲੀ (ਘੱਟੋ ਘੱਟ) ਜਾਂਸਿਖਰ (ਵੱਧ ਤੋਂ ਵੱਧ) ਬਿੰਦੂ | ||||
| ਵਿਸਥਾਪਨ ਅਨੁਪਾਤ | MER1 | 50 | dB | |
| ਪੀ ਆਰਮ 'ਤੇ ਕੰਟਰੋਲ ਕੀਤਾ ਜਾਂਦਾ ਹੈQ+ (ਸੱਜੇ ਚਤੁਰਭੁਜ) ਜਾਂਪ੍ਰ-( ਛੱਡ ਦਿੱਤਾ ਚਤੁਰਭੁਜ) ਬਿੰਦੂ | ||||
| Quad 'ਤੇ ਸ਼ੁੱਧਤਾ | -2 | +2 | ਡਿਗਰੀ2 | |
| ਸਥਿਰਤਾ ਦਾ ਸਮਾਂ | 15 | 20 | 25 | s |
| ਇਲੈਕਟ੍ਰੀਕਲ | ||||
| ਸਕਾਰਾਤਮਕ ਪਾਵਰ ਵੋਲਟੇਜ | +14.5 | +15 | +15.5 | V |
| ਸਕਾਰਾਤਮਕ ਪਾਵਰ ਮੌਜੂਦਾ | 20 | 30 | mA | |
| ਨਕਾਰਾਤਮਕ ਪਾਵਰ ਵੋਲਟੇਜ | -15.5 | -15 | -14.5 | V |
| ਨਕਾਰਾਤਮਕ ਪਾਵਰ ਮੌਜੂਦਾ | 8 | 15 | mA | |
| ਆਉਟਪੁੱਟ ਵੋਲਟੇਜ ਸੀਮਾ | -14.5 | +14.5 | V | |
| Dither ਐਪਲੀਟਿਊਡ | 1%Vπ | V | ||
| ਆਪਟੀਕਲ | ||||
| ਇਨਪੁਟ ਆਪਟੀਕਲ ਪਾਵਰ3 | -30 | -8 | dBm | |
| ਇੰਪੁੱਟ ਤਰੰਗ ਲੰਬਾਈ | 1100 | 1650 | nm | |
1. MER ਮੋਡਿਊਲੇਟਰ ਐਕਸਟੈਂਸ਼ਨ ਅਨੁਪਾਤ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ। ਪ੍ਰਾਪਤ ਕੀਤਾ ਵਿਸਥਾਪਨ ਅਨੁਪਾਤ ਆਮ ਤੌਰ 'ਤੇ ਮਾਡੂਲੇਟਰ ਡੇਟਾਸ਼ੀਟ ਵਿੱਚ ਨਿਰਦਿਸ਼ਟ ਮਾਡੂਲੇਟਰ ਦਾ ਵਿਸਥਾਪਨ ਅਨੁਪਾਤ ਹੁੰਦਾ ਹੈ।
2. ਕਿਰਪਾ ਕਰਕੇ ਨੋਟ ਕਰੋ ਕਿ ਇੰਪੁੱਟ ਆਪਟੀਕਲ ਪਾਵਰ ਚੁਣੇ ਹੋਏ ਬਿਆਸ ਪੁਆਇੰਟ 'ਤੇ ਆਪਟੀਕਲ ਪਾਵਰ ਨਾਲ ਮੇਲ ਨਹੀਂ ਖਾਂਦੀ ਹੈ। ਇਹ ਅਧਿਕਤਮ ਆਪਟੀਕਲ ਪਾਵਰ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ ਜੋ ਮੋਡਿਊਲੇਟਰ ਕੰਟਰੋਲਰ ਨੂੰ ਨਿਰਯਾਤ ਕਰ ਸਕਦਾ ਹੈ ਜਦੋਂ ਬਾਈਸ ਵੋਲਟੇਜ −Vπ ਤੋਂ +Vπ ਤੱਕ ਹੁੰਦੀ ਹੈ।
ਯੂਜ਼ਰ ਇੰਟਰਫੇਸ
ਚਿੱਤਰ5. ਅਸੈਂਬਲੀ
| ਸਮੂਹ | ਓਪਰੇਸ਼ਨ | ਵਿਆਖਿਆ |
| ਰੀਸੈਟ ਕਰੋ | ਜੰਪਰ ਪਾਓ ਅਤੇ 1 ਸਕਿੰਟ ਬਾਅਦ ਬਾਹਰ ਕੱਢੋ | ਕੰਟਰੋਲਰ ਨੂੰ ਰੀਸੈਟ ਕਰੋ |
| ਪਾਵਰ | ਪੱਖਪਾਤ ਕੰਟਰੋਲਰ ਲਈ ਪਾਵਰ ਸਰੋਤ | V- ਪਾਵਰ ਸਪਲਾਈ ਦੇ ਨੈਗੇਟਿਵ ਇਲੈਕਟ੍ਰੋਡ ਨੂੰ ਜੋੜਦਾ ਹੈ |
| V+ ਪਾਵਰ ਸਪਲਾਈ ਦੇ ਸਕਾਰਾਤਮਕ ਇਲੈਕਟ੍ਰੋਡ ਨੂੰ ਜੋੜਦਾ ਹੈ | ||
| ਮੱਧ ਪੋਰਟ ਜ਼ਮੀਨੀ ਇਲੈਕਟ੍ਰੋਡ ਨਾਲ ਜੁੜਦਾ ਹੈ | ||
| ਧਰੁਵੀ1 | PLRI: ਜੰਪਰ ਪਾਓ ਜਾਂ ਬਾਹਰ ਕੱਢੋ | ਕੋਈ ਜੰਪਰ ਨਹੀਂ: ਨਲ ਮੋਡ; ਜੰਪਰ ਦੇ ਨਾਲ: ਪੀਕ ਮੋਡ |
| PLRQ: ਜੰਪਰ ਪਾਓ ਜਾਂ ਬਾਹਰ ਕੱਢੋ | ਕੋਈ ਜੰਪਰ ਨਹੀਂ: ਨਲ ਮੋਡ; ਜੰਪਰ ਦੇ ਨਾਲ: ਪੀਕ ਮੋਡ | |
| PLRP: ਜੰਪਰ ਪਾਓ ਜਾਂ ਬਾਹਰ ਕੱਢੋ | ਕੋਈ ਜੰਪਰ ਨਹੀਂ: Q+ ਮੋਡ; ਜੰਪਰ ਦੇ ਨਾਲ: Q- ਮੋਡ | |
| LED | ਲਗਾਤਾਰ ਚਾਲੂ | ਸਥਿਰ ਸਥਿਤੀ ਦੇ ਅਧੀਨ ਕੰਮ ਕਰ ਰਿਹਾ ਹੈ |
| ਹਰ 0.2 ਸਕਿੰਟ 'ਤੇ ਔਨ-ਆਫ ਜਾਂ ਆਫ-ਆਨ | ਡੇਟਾ ਨੂੰ ਪ੍ਰੋਸੈਸ ਕਰਨਾ ਅਤੇ ਨਿਯੰਤਰਣ ਪੁਆਇੰਟ ਦੀ ਖੋਜ ਕਰਨਾ | |
| ਹਰ 1 ਸਕਿੰਟ 'ਤੇ ਚਾਲੂ ਜਾਂ ਬੰਦ | ਇਨਪੁਟ ਆਪਟੀਕਲ ਪਾਵਰ ਬਹੁਤ ਕਮਜ਼ੋਰ ਹੈ | |
| ਔਨ-ਆਫ ਜਾਂ ਔਫ-ਆਨ ਹਰ 3s | ਇਨਪੁਟ ਆਪਟੀਕਲ ਪਾਵਰ ਬਹੁਤ ਮਜ਼ਬੂਤ ਹੈ | |
| ਪੀ.ਡੀ2 | ਫੋਟੋਡੀਓਡ ਨਾਲ ਜੁੜੋ | PD ਪੋਰਟ ਫੋਟੋਡੀਓਡ ਦੇ ਕੈਥੋਡ ਨੂੰ ਜੋੜਦਾ ਹੈ |
| GND ਪੋਰਟ ਫੋਟੋਡੀਓਡ ਦੇ ਐਨੋਡ ਨੂੰ ਜੋੜਦਾ ਹੈ | ||
| ਬਿਆਸ ਵੋਲਟੇਜ | ਇਨ, ਆਈ.ਪੀ.: ਆਈ ਆਰਮ ਲਈ ਬਿਆਸ ਵੋਲਟੇਜ | Ip: ਸਕਾਰਾਤਮਕ ਪੱਖ; ਵਿੱਚ: ਨਕਾਰਾਤਮਕ ਪਾਸੇ ਜਾਂ ਜ਼ਮੀਨ |
| Qn, Qp: Q ਬਾਂਹ ਲਈ ਬਿਆਸ ਵੋਲਟੇਜ | Qp: ਸਕਾਰਾਤਮਕ ਪੱਖ; Qn: ਨਕਾਰਾਤਮਕ ਪੱਖ ਜਾਂ ਜ਼ਮੀਨ | |
| Pn, Pp: P ਬਾਂਹ ਲਈ ਬਿਆਸ ਵੋਲਟੇਜ | Pp: ਸਕਾਰਾਤਮਕ ਪੱਖ; Pn: ਨਕਾਰਾਤਮਕ ਪੱਖ ਜਾਂ ਜ਼ਮੀਨ | |
| UART | UART ਦੁਆਰਾ ਕੰਟਰੋਲਰ ਚਲਾਓ | 3.3: 3.3V ਹਵਾਲਾ ਵੋਲਟੇਜ |
| GND: ਜ਼ਮੀਨ | ||
| RX: ਕੰਟਰੋਲਰ ਦੀ ਪ੍ਰਾਪਤੀ | ||
| TX: ਕੰਟਰੋਲਰ ਦਾ ਸੰਚਾਰ |
1 ਪੋਲਰ ਸਿਸਟਮ RF ਸਿਗਨਲ 'ਤੇ ਨਿਰਭਰ ਕਰਦਾ ਹੈ। ਜਦੋਂ ਸਿਸਟਮ ਵਿੱਚ ਕੋਈ RF ਸਿਗਨਲ ਨਹੀਂ ਹੁੰਦਾ, ਤਾਂ ਪੋਲਰ ਸਕਾਰਾਤਮਕ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ। ਜਦੋਂ RF ਸਿਗਨਲ ਦਾ ਐਪਲੀਟਿਊਡ ਇੱਕ ਖਾਸ ਪੱਧਰ ਤੋਂ ਵੱਧ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਧਰੁਵੀ ਸਕਾਰਾਤਮਕ ਤੋਂ ਨੈਗੇਟਿਵ ਵਿੱਚ ਬਦਲ ਜਾਵੇਗਾ। ਇਸ ਸਮੇਂ, ਨਲ ਪੁਆਇੰਟ ਅਤੇ ਪੀਕ ਪੁਆਇੰਟ ਇੱਕ ਦੂਜੇ ਨਾਲ ਸਵਿਚ ਕਰਨਗੇ। Q+ ਪੁਆਇੰਟ ਅਤੇ Q- ਪੁਆਇੰਟ ਵੀ ਇੱਕ ਦੂਜੇ ਦੇ ਨਾਲ ਸਵਿਚ ਕਰਨਗੇ। ਪੋਲਰ ਸਵਿੱਚ ਉਪਭੋਗਤਾ ਨੂੰ ਪੋਲਰ ਨੂੰ ਬਦਲਣ ਦੇ ਯੋਗ ਬਣਾਉਂਦਾ ਹੈ
ਸਿੱਧੇ ਓਪਰੇਸ਼ਨ ਪੁਆਇੰਟਾਂ ਨੂੰ ਬਦਲੇ ਬਿਨਾਂ.
2ਕੰਟਰੋਲਰ ਫੋਟੋਡੀਓਡ ਦੀ ਵਰਤੋਂ ਕਰਨ ਜਾਂ ਮੋਡਿਊਲੇਟਰ ਫੋਟੋਡੀਓਡ ਦੀ ਵਰਤੋਂ ਕਰਨ ਵਿਚਕਾਰ ਸਿਰਫ਼ ਇੱਕ ਵਿਕਲਪ ਚੁਣਿਆ ਜਾਵੇਗਾ। ਦੋ ਕਾਰਨਾਂ ਕਰਕੇ ਲੈਬ ਪ੍ਰਯੋਗਾਂ ਲਈ ਕੰਟਰੋਲਰ ਫੋਟੋਡਿਓਡ ਦੀ ਵਰਤੋਂ ਕਰਨ ਦੀ ਸਿਫਾਰਸ਼ ਕੀਤੀ ਜਾਂਦੀ ਹੈ। ਸਭ ਤੋਂ ਪਹਿਲਾਂ, ਕੰਟਰੋਲਰ ਫੋਟੋਡੀਓਡ ਨੇ ਗੁਣਾਂ ਨੂੰ ਯਕੀਨੀ ਬਣਾਇਆ ਹੈ। ਦੂਜਾ, ਇੰਪੁੱਟ ਰੋਸ਼ਨੀ ਦੀ ਤੀਬਰਤਾ ਨੂੰ ਅਨੁਕੂਲ ਕਰਨਾ ਸੌਖਾ ਹੈ। ਜੇਕਰ ਮੋਡਿਊਲੇਟਰ ਦੇ ਅੰਦਰੂਨੀ ਫੋਟੋਡੀਓਡ ਦੀ ਵਰਤੋਂ ਕਰ ਰਹੇ ਹੋ, ਤਾਂ ਕਿਰਪਾ ਕਰਕੇ ਯਕੀਨੀ ਬਣਾਓ ਕਿ ਫੋਟੋਡੀਓਡ ਦਾ ਆਉਟਪੁੱਟ ਕਰੰਟ ਇੰਪੁੱਟ ਪਾਵਰ ਦੇ ਸਖਤੀ ਨਾਲ ਅਨੁਪਾਤਕ ਹੈ।
